Pisau frais yakni pisau yang dipakai untuk menyayat benda kerja pada mesin frais (milling). Pisau frais dibedakan menjadi dua jenis yakni pisau frais inserted dan pisau frais solid. Pisau frais umumnya yang dibikin dari materi HSS (High Speed Steel), cast alloy atau cemented carbide. Berdasarkan bentuknya, jenis - jenis pisau frais dibedakan menjadi berbagai jenis yaitu:

1. Pisau Frais Rata (Plain Milling Cutter)

Pisau frais rata dipakai untuk mengefrais rata permukaan benda kerja. Gigi potong pisau frais rata berupa lurus atau heliks. Pisau frais rata terbagi menjadi beberapa jenis, yaitu:

a. Pisau frais rata untuk pemotongan ringan (Light duty plain milling)

Pisau frais jenis ini biasa dipakai untuk pekerjaan - pekerjaan ringan. Pisau ini kebanyakan berupa gigi lurus atau gigi miring (helix). Gigi - gigi pisau jenis ini memiliki ukuran yang kecil dengan pitch yang kecil pula. Pisau ini dirancang untuk pemotongan ringan dengan kecepatan sedang.

b. Pisau frais rata untuk pemotongan kasar/berat (Heavy duty plain milling)

Pisau frais jenis ini memiliki ukuran yang lebih besar dan lebar. Pada pisau jenis ini jumlah giginya lebih minim dibandingkan dengan light duty plain milling

c. Pisau frais rata heliks (Helical plain cutter)

Pisau frais rata heliks memiliki jumlah gigi yang lebih agresif dan lebih minim daripada heavy duty plain milling. Sudut kemiringan pada pisau heliks ini yakni 45o sampai 60o. Sudut yang besar pada pisau heliks ini bisa menyerap gaya pemotongan yang terjadi.

2. Pisau Frais Samping (Side Milling Cutter)

Bentuk side milling cutter sama dengan plain milling cutter namun terdapat mata potong pada salah satu atau kedua sisinya. Pisau frais jenis ini sanggup melakukan pemakanan pada segi paras serta pada kedua segi sampingnya. Jenis - jenis pisau frais yang tergolong ke dalam jenis pisau frais samping (side milling cutter) antara lain adalah:

a. Pisau frais samping lurus (plain side milling cutter)

Pisau frais samping lurus (plain side milling cutter) berupa segi lurus pada segi paras dan kedua segi sampingnya.

b. Pisau setengah segi (Half side milling cutter)

Pisau frais setengah segi (Half side milling cutter) amempunyai gigi pemotong pada satu segi samping dan gigi heliks pada segi muka. Pisau frais setengah segi (Half side milling cutter) direkomendasikan untuk proses frais permukaan agresif dan proses frais  pada satu segi saja.

c. Pisau frais berselang seling (Staggered tooth side milling cutter)

Pisau frais berselang seling (staggered tooth side milling cutter) direkomendasikan untuk pemotongan kasar,  alur dan slotting.

3. Pisau Frais Potong (Metal Slitting Saw)

Pisau frais potong dipakai untuk memotong benda kerja serta untuk menciptakan alur sempit (narrow slot). Beberapa jenis pisau frais yang ialah jenis metal slitting saw adalah:

a. Pisau frais gergaji lurus (Plain metal slitting saw)

Pisau frais gergaji lurus (plain metal slitting saw) yakni pisau yang memiliki ketebalan paling tipis. Pisau jenis ini memiliki segi yang lurus dan segi sampingnya dibikin tirus. Jumlah gigi pada pisau frais gergaji lurus (plain metal slitting saw) lebih banyak dari pisau paras lurus (plain milling cutter).

b. Pisau frais potong dengan gigi samping (Metal slitting saw with side teeth)

Pisau frais potong dengan gigi samping (metal slitting saw with side teeth) bentuknya sama dengan pisau frais samping. Sisi samping pisau frais ini diberikan jarak longgar untuk beram serta menghambat pisau dari tekanan jepit saat digunakan. Pisau frais potong dengan gigi samping (metal slitting saw with side teeth) direkomendasikan dipakai untuk pemotongan dan pengolahan alur yang dalam.

c. Pisau frais alur sekrup (Screw sloting cutter)

Pisau frais alur sekrup (screw sloting cutter) ialah pisau yang dirancang khusus untuk memotong alur dalam kepala baut. Selain itu, pisau frais alur sekrup (screw slotong cutter) juga dipakai untuk pemotongan ringan menyerupai ring piston, tube copper dan benda - benda sejenis lainnya. Sisi dari pisau frais alur sekrup (screw sloting cutter) dibikin lengkung lurus dan sejajar.

d. Pisau frais potong staggered (Staggered tooth metal sliting saw)

Bentuk pisau potong staggered (staggered tooth metal sliting saw) sama dengan pisau staggered. Pisau potong staggered (staggered tooth metal sliting saw) direkomendasikan untuk pemotongan selebar 3/16 inch.

4. Pisau Frais Sudut (Angular Milling Cutter)

Pisau frais sudut (angular milling cutter) dipakai untuk memotong sudut menyerupai pemotongan alur V, gigi reamer, ekor burung dan serrations. Jenis - jenis pisau frais yang tergolong ke dalam pisau sudut (angular milling cutter) adalah:

a. Pisau frais sudut tunggal

Pisau frais sudut tunggal memiliki satu segi permukaan sudut antara 45o sampai 60o. Pisau frais sudut tunggal biasa dipakai untuk pengolahan alur nothes pada roda ratchet dan proses - proses sejenisnya.

b. Pisau frais sudut ganda

Pisau frais sudut ganda memiliki bentuk segi V dengan sudut 45o, 60o atau 90o. Pisau frais sudut ganda ini dipakai untuk pengolahan alur V.

5. Pisau Frais Jari (Endmill Cutter)

Pisau frais jari (endmill cutter) yakni pisau solid dimana gagang dan segi potong dibikin dalam satu kesatuan. Tetapi terdapat juga pisau frais jari (endmill cutter) tipe shell yakni pisau frais jari (endmill) dengan mata pisau dan gagang yang terpisah. Selain pisau frais jari tipe shell, pisau endmill memiliki gagang yang tirus atau lurus dan dipasangkan pada spindel mesin. Fungsi dari pisau frais jari (endmill) yakni untuk pengefraisan muka, pengefraisan vertikal, horizontal menyudut dan melingkar. Secara operasional, pisau frais jari (endmill) dipakai untuk pengolahan shoulders (tingkat), pocket (kantong), alur, keyways, pengefraisan bentuk dan permukaan datar. Pisau frais jari (endmill) sebagian besar dipakai pada mesin frais vertikal. Pisau frais jari (endmill) umumnya yang dibikin dari cemented carbide atau HSS. Jenis - jenis pisau frais  jari (endmill) diantaranya adalah:

a. Endmill dua mata (Two flute)

Endmill dua mata memiliki dua mata potong pada selubungnya. Ujung segi endmill dua mata dirancang untuk sanggup memotong hingga ke center. Pisau frais ini sanggup dipakai untuk alur atau sanggup juga dipakai sebagaimana bor.

b. Endmill dengan mata potong jamak

Endmill dengan mata potong jamak memiliki tiga, empat, enam atau delapan segi potong serta memiliki diameter lebih dari 2 inch.

c. Ball endmill

Pisau frais ball endmill dipakai untuk menciptakan fillet atau alur dengan radius di permukaannya, lubang, alur bulat, bentuk bola serta semua pengolahan bentuk bulat.

d. Shell endmil

Shell endmill memiliki lubang yang dipakai untuk pemasangan pada arbor pendek. Gigi - gigi pisau shell endmill berupa heliks. Pisau shell endmill berukuran 1 1/4 inch hingga 6 inch, lebih besar dari pisau solid.

6. Pisau Frais Muka (Facemill Cutter)

Pisau frais paras (facemill cutter) yakni pisau dengan mata potong yang disisipkan (inserted). Pisau frais paras (facemill cutter) memiliki ukuran 6 inch atau lebih. Pisau frais jenis ini umumnya dipakai untuk menciptakan permukaan datar dan dipasangkan eksklusif pada spindel mesin frais.

7. Keyseat Milling Cutter

Keyseat milling cutter yakni pisau frais yang dipakai secara khusus untuk membuat keyseat untuk alur woodruff. Keyseat cutter ini sesuai untuk semua ukuran alur woodruff.

8. T-Slot Milling Cutter

T-Slot milling cutter yakni pisau frais jenis endmill yang dirancang secara khusus untuk menciptakan alur T.

9. Pisau Frais Bentuk

Pisau bentuk yakni pisau yang dipakai untuk mengefrais dengan bentuk yang bermacam-macam sesuai dengan kebutuhan. Pisau frais bentuk sanggup dipakai untuk mengefrais bentuk - bentuk dan ukuran yang berlawanan - beda maupun ukuran standar.

10. Rotary Files

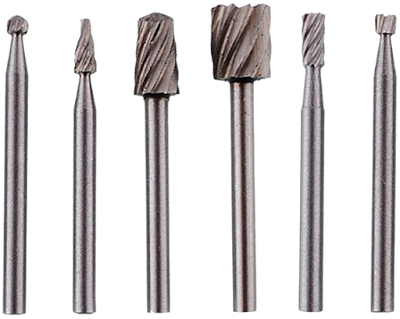

Rotary files memiliki bentuk yang nyaris sama dengan endmill akan namun rotary files bahwasanya bukanlah pisau. Pisau rotary files dipakai untuk finishing dies, mold, hasil pengelasan dan pengolahan - pengolahan yang lain yang tidak memerlukan penghematan dimensi dalam jumlah yang besar. Rotary fies yang dibikin dari materi HSS atau carbide.

11. Fly Cutter

Pisau frais fly cutter menyerupai dengan pisau mesin bubut yang memiliki satu mata potong. Pisau frais fly cutter berisikan tubuh dan mata pisau. Mata pisau ini disisipkan pada tubuh pisau. Pisau frais fly cutter berfungsi untuk meratakan (mengefrais rata) permukaan menyerupai dengan pisau frais facemill. Pisau frais fly cutter memiliki harga yang lebih murah biaya bila daripada pisau frais facemill.
