Jenis - Jenis Konektor - Konektor (connector) yakni sebuah unsur Elektro-Mekanikal yang berfungsi untuk menghubungkan satu rangkaian elektronik dengan rangkaian elektronik yang yang lain atau untuk menghubungkan sebuah perangkat dengan perangkat lainnya. Secara umum, jenis - jenis konektor berisikan konektor plug (male) dan konektor soket (female).

Sampai ketika ini terdapat banyak sekali jenis - jenis konektor dengan nama yang berlawanan - beda dengan fungsi yang berlawanan juga. Berdasarkan penggunaannya, jenis - jenis konektor terbagi menjadi konektor persyaratan dan konektor khusus.

Konektor persyaratan ialah konektor yang paling banyak dijumpai dalam kehidupan sehari - hari. Konektor persyaratan ini sifat penggunaannya yakni lazim yakni biasanya digunakan pada banyak sekali perangkat mirip konektor USB, Konektor BNC dan konektor koaksial.

Konektor khusus yakni konektor yang dirancang khusus, umpamanya yakni konektor yang dirancang khusus untuk dipasangkan di PCB yang berfungsi untuk menghubungkan satu rangkaian PCB dengan rangkaian PCB lainnya. Konektor ini disebut juga selaku konektor PCB.

1. Banana Connector (Konektor Banana)

Konektor banana ini sering disebut dengan konektor 4 mm alasannya yakni diameter pin banana connector ini berskala 4 mm. Pada konektor banana ini terdapat satu atau dua per (spring) yang menonjol keluar sehingga bentuknya jadi mirip banana (pisang). Kelebihan konektor banana ini yakni sanggup melalaikan arus listrik hingga 10A. Konektor ini banyak digunakan selaku konektor yang menghubungkan speaker ke amplifier dan juga pada perlengkapan test equipment (alat ukur/alat uji) mirip multimeter dan osiloskop.

2. USB Connector (Konektor USB)

Konektor USB ialah salah satu konektor yang paling terkenal ketika ini utamanya yang bermitra dengan catu daya (power supply), komunikasi dan koneksi antara perlengkapan elektronik dengan komputer dan lain sebagainya. USB ialah kependekan dari Universal Serial Bus. Dengan adanya kemajuan perlengkapan portabel, konektor USB ini terus bertambah dan memiliki berbagai macam ukuran yakni ukuran standar, mini dan mikro.

3. Coaxial Connector (Konektor Koaksial)

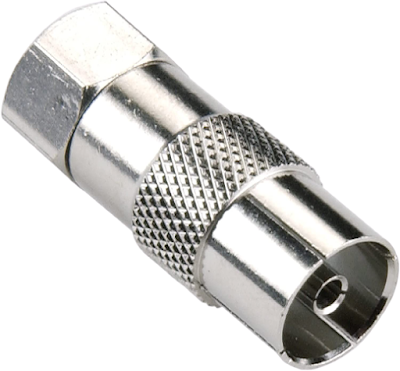

Coaxial connector (konektor koaksial) yakni konektor yang berfungsi untuk menghubungkan kabel koaksial. Kabel koaksial ialah kabel yang sanggup menenteng frekuensi tinggi mirip sinyal TV. Konektor koaksial ini sanggup menghemat noise pada frekuensi tinggi.

4. BNC Connector (Konektor BNC)

Konektor BNC nyaris sama dengan konektor koaksial cuma saja konektor BNC ini dirancang khusus untuk kabel koaksial yang menenteng signal frekuensi tinggi. Konektor BNC digunakan pada test equipment frekuensi mirip audio analizer, osiloskop dan signal generator.

Gambar BNC Connector (BNC Connector)

5. RCA Connector (Konektor RCA)

RCA connector sering disebut juga selaku jack Audio Video. RCA ialah kependekan dari Radio Corportion of America. Konektor jenis ini digunakan selaku konektor pembawa sinyal audio dan video. Pada konektor RCA ini diberikan warna untuk membedakan sinyal yang dibawanya (audio/video).

6. Modular Connector

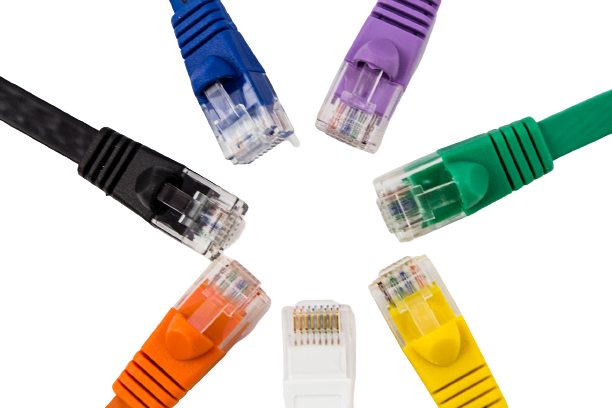

Modular connector yakni konektor yang digunakan pada perlengkapan telekomunikasi mirip kabel LAN dan kabel telepon. Nama lain dari modular connector adalah RJ connector atau modular phone jack. Modular connector jenis RJ45 yang memiliki 8 pin (8P8C) adalah modular connector yang sering digunakan untuk network (jaringan) komputer dan modular connector jenis RJ11 (6P2C) atau RJ14 (6P4C) yakni modular connector yang sering digunakan untuk telepon rumah.

7. DC Connector (Konektor Arus DC)

DC connector biasanya berupa silinder dengan polaritas aktual dan negatif. Seperti namanya, konektor ini digunakan untuk mengalirkan arus listrik DC. Konektor jenis ini biasanya digunakan pada adaptor mirip adaptor laptop, adaptor telepon dan lain sebagainya.

8. Phone Connector (Konektor Phone)

Phone connector adalah konektor yang digunakan untuk konektor kabel yang menghantarkan signal Audio. Phone connector tersedia dalam bentuk mono dan stereo bahkan ada juga phone connector variasi yang berisikan stereo, mikropon dan tombol pengendali. Phone connector tersedia dalam 3 ukuran yakni 1/4" (6.3mm), 1/8" (3.5mm) dan 3/32" (2.5mm). Phone connector ini  disebut juga dengan phone jack.

9. D Connector (Konektor D)

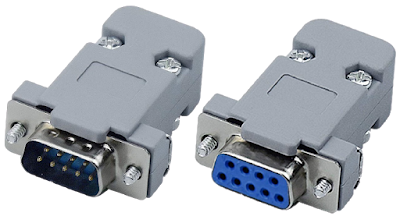

Disebut konektor D alasannya yakni konektor ini memiliki bentuk mirip aksara D. Konektor D ini disebut juga D-Sub (D-Subminiature). Konektor ini sering didapatkan pada komputer selaku konektor VGA dan konektor komunikasi serial RS-232. Konektor D biasanya memiliki dua baris atau tiga baris pin. Jumlah pin pada konektor D beraneka ragam mulai dari 9 pin hingga 100 pin.

10. PCB Connector (Konektor PCB)

Konektor PCB  yakni konektor yang dipasang pada PCB untuk menghubungkan satu rangkaian PCB dengan rangkaian PCB lainnya. Bentuk konektor PCB berlawanan - beda tergantung pada kebutuhan dan perancang PCBnya. Konektor PCB ini biasanya terpasang di dalam perlengkapan elektronik sehingga tidak sanggup dilihat secara langsung.

Itulah jenis jenis konektor yang sanggup disampaikan pada peluang kali ini. Semoga bermanfaat
