Peralatan dan Kelengkapan Gambar Teknik - Gambar teknik merupakan bahasa yang digunakan untuk menyodorkan persepsi gres di dalam dunia teknik. Untuk sanggup menghasilkan suatu gambar teknik pastinya diharapkan perlengkapan gambar teknik. Sebenarnya perlengkapan gambar teknik ada banyak jenisnya. Tapi, ada beberapa perlengkapan gambar teknik yang sering digunakan secara umum. Peralatan gambar teknik itu di antaranya adalah:
- Kertas Gambar
- Pensil
- Rapidograph
- Jangka
- Penggaris Segitiga
- Mistar Ukur
- Mistar T
- Mistar Skala
- Busur Derajat
- Penghapus dan Pelindung Penghapus
- Mal
- Papan dan Meja Gambar
- Mesin Gambar
Peralatan gambar Teknik dan Fungsinya
Apa saja perlengkapan gambar teknik?
Peralatan gambar teknik merupakan perlengkapan yang digunakan untuk menghasilkan gambar teknik. Peralatan gambar teknik manual beserta fungsinya yang digunakan oleh juru gambar merupakan selaku berikut:
Kertas Gambar
Fungsi kertas gambar merupakan selaku media gambar. Ada aneka macam macam kertas yang digunakan selaku media gambar, misalnya kertas gambar putih, kertas kalkir dan lain – lain. Kertas putih merupakan jenis kertas yang banyak digunakan untuk menggambar teknik sementara itu untuk pengolahan gambar dalam bentuk microfilm umumnya menggunakan kertas kalkir yang transparan selaku media gambarnya.
Jika dilihat dari ukurannya, kertas dibagi ke dalam beberapa format menyerupai seri A, B, C F dan R. Kertas seri A merupakan kertas yang digunakan untuk menghasilkan gambar teknik. Ukuran kertas seri A sanggup dilihat pada tabel di bawah ini:
Gambar di atas menyediakan jikalau kertas A0 yang diwakili dengan garis warna merah jikalau dibagi dua maka akan menjadi kertas A1, kertas A1 dibagi dua maka akan menjadi kertas A2, kertas A2 dibagi dua maka akan menjadi kertas A3 dan jikalau kertas A3 dibagi dua maka akan menjadi kertas A4.
Pensil
Pensil berfungsi untuk memukau garis dengan ketebalan merata, menghasilkan huruf, menghasilkan angka, menghasilkan simbol dan komponen gambar lainnya. Sebelum digunakan pensil ini mesti daraut apalagi dahulu. Pensil kebanyakan berisikan grafit (lead) berupa silinder dan dilapisi dengan kayu halus.
Identitas pensil diberikan menurut dengan tingkat kekerasan leadnya. Identitas ini disimbolkan dengan karakter kapital atau variasi karakter dan angka menyerupai 2B, F, H, HB dan lain - lain. Huruf B melambangkan ketebalan (boldness), karakter H melambangkan kekerasan, karakter F melambangkan komposisi yang sempurna sehingga sanggup diruncingkan dengan optimal dan karakter HB melambangkan pensil yang mempunyai sifat keras dan tebal.
Menurut tingkat kekerasannya, pensil – pensil ini dibagi ke dalam tiga kalangan yakni keras, sedang dan lunak. Golongan keras dari 9H hingga 4H, kalangan sedang dari 3H hingga B dan kalangan lunak dari 2B hingga 7B. Untuk lebih jelasnya sanggup dilihat pada tabel di bawah ini:
Dari tabel di atas sanggup dikenali bahwa pensil yang paling keras merupakan pensil 9H dan pensil yang paling lunak merupakan pensil 7B.
Untuk memukau garis yang panjang dengan tebal yang serupa (konstan) semestinya pensil dibentuk pipih (baji) dan jangan dibentuk runcing/konis menyerupai gambar di bawah:

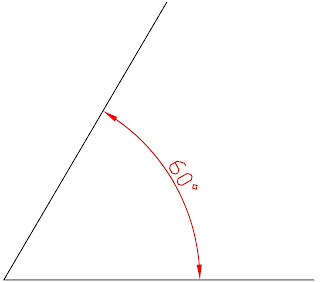

Agar hasil dari garis yang dibentuk dengan pensil tersebut baik, maka pensil kepada mistar mesti mempunyai sudut 60°, sedang kecondongan dari arah gerakannya mempunyai sudut antara 80° hingga 90°.
 |
| Gambar Cara Menarik Garis |
Selain pensil konvensional yang mesti diraut manual menyerupai yang telah diterangkan di atas, Saat ini telah ada pensil mekanik. Pensil mekanik ini tidak perlu diraut tetapi cukup mengisikan isi pensilnya saja ke dalam tabung pensil.
Isi dari pensil ini mempunyai tingkat kekerasan yang bermacam – macam demikian juga dengan diameter isinya yang sanggup diubahsuaikan dengan tebal garis, sehingga tidak perlu lagi penajaman. Ukuran – ukuran yang tersedia di antaranya merupakan 0.3, 0.5, 0.7 dan 0.9 mm. Tingkat kekerasannya sanggup diseleksi dari HB atau F, H, 2H dan 3H.
Rapidograph
Rapidograph merupakan pena yang mempunyai mata pena yang sanggup diganti dengan aneka macam macam ukuran sesuai kebutuhan. Rapidograph tersusun dari beberapa bagian.
Mata pena rapidograph tersedia dengan ukuran mulai dari yang terkecil 0,1 hingga yang paling besar 2,00.
Jangka
Jangka digunakan untuk menghasilkan lingkaran, membagi garis atau sudut, membuat konstruksi geometris dan fungsi - fungsi lainnya. Konstruksi pada jangka intinya berisikan beberapa bab yang disambungkan. Berdasarkan ukurannya, jangka terbagi menjadi jangka kecil, jangka sedang dan jangka besar.
Penggaris Segitiga
Penggaris segitiga yang digunakan merupakan penggaris segitiga satu set yang berisikan dua buah penggaris segitiga. Penggaris pertama mempunyai sudut 30°, 60° dan 90°.
Penggaris kedua memiliki sudut 45°, 45° dan 90°.
Penggaris segitiga sanggup digunakan untuk memudahkan menghasilkan garis arsir. Selain itu penggaris segitiga mempunyai beberapa fungsi lainnya, di antaranya adalah:
1. Membuat garis pararel
2. Membuat garis tegak lurus
3. Membuat garis dengan sudut 30°
4. Membuat garis dengan sudut 45°
5. Membuat garis dengan sudut 60°
Mistar Ukur
Mistar ukur digunakan untuk mengukur dan menghasilkan garis lurus. Mistar ukur tersedia dalam beberapa panjang ukuran mulai dari 15 cm hingga 100 cm. Mistar ukur berisikan skala mm dan skala inchi.
Mistar T
Mistar T mempunyai kegunaan yang menyerupai dengan mistar ukur. Mistar T umumnya dipasangkan pada sisi meja gambar.
Mistar Skala
Jika menggambar benda menjadi lebih besar atau lebih kecil dari benda sesungguhnya, maka ukurannya diskala. Agar setiap kali mengukur tidak perlu menjumlah (mengalikan atau membagi), maka cukup dengan menggunakan mistar skala. Ada mistar skala yang mempunyai penampang segitiga dan tiap ujung segitiga ada dua skala, sehingga total keseluruhannya ada 6 skala pada satu tongkat skala.
Busur Derajat
Busur derajat digunakan untuk mengukur dan membagi sudut. Busur derajat umumnya yang dibikin dari aluminium atau plastik. Busur derajat ini mempunyai garis – garis pembagi dari 0° sampai dengan 180°
Selain busur derajat setengah bulat dengan range ukur 0° sampai dengan 180° seperti gambar di atas, terdapat juga busur derajat dengan range ukur 0° sampai dengan 360° seperti gambar di bawah ini:
Penghapus dan Pelindung Penghapus
Untuk meniadakan garis yang salah dipergunakan penghapus dengan kualitas yang baik. Ada penghapus yang dibentuk dari karet dan ada yang dibentuk dari plastik. Penghapus yang bagus mesti sanggup menetralisir garis atau gambar yang tidak dikehendaki atau tidak diperlukan dengan tidak menghancurkan gambar.
Pelindung penghapus digunakan pada ketika akan menetralisir atau meniadakan garis salah yang berdekatan dengan garis – garis lain yang diperlukan. Dengan alat ini garis – garis yang tidak akan dihapus sanggup terlindung dari penghapus.
Mal
Mal merupakan alat yang digunakan untuk menolong menghasilkan bentuk – bentuk tertentu utamanya bentuk yang menyibukkan atau tidak sanggup dibentuk dengan menggunakan perlengkapan standar. Ada bermacam – macam mal yang digunakan untuk menggambar, di antaranya yakni mal huruf, mal busur, mal lingkaran, mal elips, dan mal khusus (tanda – tanda pengolahan dan lain sebagainya).
 |
| Gambar Mal Busur |
 |
| Gambar Mal Ellipse |
 |
| Gambar Mal Huruf dan Angka |
 |
| Gambar Mal Lingkaran |
Papan dan Meja Gambar
Papan gambar ukurannya diubahsuaikan dengan ukuran kertas, misalnya untuk kertas ukuran A0 mempunyai ukuran 1200 mm x 900 mm, kertas ukuran A1 mempunyai ukuran 600 mm x 450 mm. papan gambar mesti mempunyai permukaan yang halus dan tepi yang lurus. Papan gambar yang dipasang pada suatu tolok ukur yang sanggup dikelola ketinggiannya maupun kemiringannya disebut juga meja gambar.
 |
| Gambar Meja Gambar |
Mesin Gambar
 |
| Gambar Mesin Gambar |
Mesin gambar merupakan suatu alat yang sanggup mengambil alih alat – alat gambar yang lain menyerupai busur derajat, penggaris segitiga, mistar skala dan lain sebagainya. Keuntungan dari penggunaan mesin gambar ini merupakan proses penggambaran yang lebih cepat.
